W dyskusjach o układach zasilania diesla najczęściej skupiamy się na zaawansowanej elektronice, sterownikach, cewkach elektromagnetycznych czy stosach piezoelektrycznych. Jednak cała ta kosmiczna technologia ma tylko jeden cel: zmusić do idealnej pracy element znajdujący się na samym końcu wtryskiwacza – rozpylacz (końcówkę wtrysku).
To właśnie rozpylacz stanowi „front” układu paliwowego. Jako jedyny element wtryskiwacza ma bezpośredni, nieprzerwany kontakt z piekłem panującym w komorze spalania: temperaturami sięgającymi setek stopni Celsjusza, ciśnieniem fali uderzeniowej wybuchu oraz agresywnymi chemicznie produktami spalania. To od jego kondycji fizycznej zależy, czy silnik będzie pracował miękko i oszczędnie, czy też zamieni się w dymiącego, paliwożernego potwora.
Dlaczego końcówka wtrysku jest tak krytycznym elementem i co decyduje o jej sprawności? Przyjrzyjmy się jej anatomii.
1. Budowa rozpylacza: Mikroskopijna mechanika
Rozpylacz, choć gabarytowo niewielki, składa się z komponentów spasowanych z dokładnością do ułamków mikrona. W jego wnętrzu znajdziemy dwa kluczowe elementy:
- Iglica rozpylacza: Precyzyjnie oszlifowany trzpień, który porusza się wzdłużnie wewnątrz korpusu. Gdy wtryskiwacz dostaje sygnał do otwarcia, iglica unosi się, odsłaniając kanał paliwowy. Gdy sygnał znika, sprężyna dociska ją z powrotem.
- Gniazdo rozpylacza: Miejsce, w którym stożek iglicy styka się z korpusem, tworząc idealnie szczelne zamknięcie. Każda nieszczelność w tym miejscu oznacza, że wtryskiwacz zaczyna „lać” paliwo bezpośrednio na tłok w niekontrolowany sposób.
- Otworki wtryskowe: Mikroskopijne dysze wylotowe na samym czubku końcówki. Ich średnica jest często mniejsza od średnicy ludzkiego włosa (wynosi zazwyczaj od 0,08 mm do 0,15 mm.
2. Ewolucja technologii: Rozpylacze czopikowe vs. otworkowe
W historii silników wysokoprężnych konstrukcja końcówek wtrysku przeszła diametralną metamorfozę, wymuszoną przez zmianę systemów zasilania.
| Cecha | Rozpylacze Czopikowe (Starsze) | Rozpylacze Otworkowe (Common Rail) |
| Budowa dyszy | Jeden duży otwór z charakterystycznym „czopikiem” | Od 5 do 10 mikroskopijnych otworów (wierconych laserowo) |
| Ciśnienie robocze | Niskie ciśnienia (zazwyczaj do 150–200 bar) | Gigantyczne ciśnienia (regularnie przekraczające 2000+ bar) |
| Charakterystyka strugi | Wtrysk skupiony w jedną przestrzeń | Wielokierunkowy strumień tworzący idealną mgiełkę (chmurę) |
| Miejsce wtrysku | Silniki z komorą wstępną lub komorą wirową | Wtrysk bezpośredni prosto do komory spalania w cylindrze |

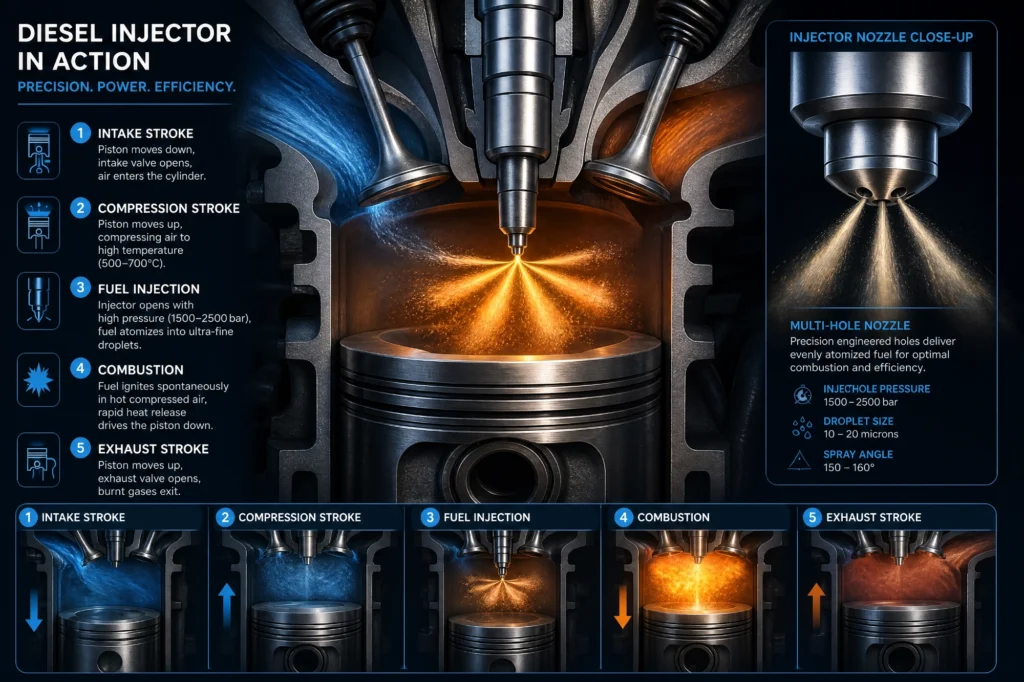

Starsze rozpylacze czopikowe działały zero-jedynkowo: iglica unosiła się, a paliwo wypływało szerokim strumieniem wokół wystającego czopa. W systemach Common Rail to rozwiązanie było bezużyteczne. Tutaj królują rozpylacze otworkowe, gdzie paliwo musi zostać rozbite na idealną, mikroskopijną mgiełkę.
3. Technologia wykonania: Kosmiczna inżynieria laserowa
Dlaczego wykonanie dobrej jakości rozpylacza otworkowego jest tak trudne? Ponieważ współczesny diesel wymaga, aby paliwo wymieszało się z powietrzem w komorze spalania w ułamku milisekundy.
Aby to osiągnąć, otworki wtryskowe są wiercone laserowo pod ściśle określonymi kątami. Kąt ten jest dopasowany do geometrii denka tłoka oraz zawirowania powietrza w cylindrze. Co więcej, nowoczesne otwory nie są idealnymi walcami – mają kształt stożkowy (zwężający się ku wyjściu), a ich krawędzie wewnętrzne są zaokrąglane metodą obróbki hydrodynamicznej (przepuszczanie cieczy ze ścierniwem pod ogromnym ciśnieniem).
Taka konstrukcja zapobiega turbulencjom paliwa wewnątrz otworu i gwarantuje, że opuszczając dyszę przy ciśnieniu 2000 barów, paliwo natychmiast zamienia się w optymalną chmurę gazu. Tanie zamienniki rozpylaczy, wiercone tradycyjnymi metodami mechanicznymi, nie są w stanie zachować tej geometrii, co drastycznie pogarsza parametry pracy silnika.
4. Zjawisko koksowania: Jak nagar niszczy geometrię wtrysku?
Największym wrogiem rozpylacza podczas codziennej eksploatacji jest koksowanie, czyli odkładanie się nagaru na końcówce wtrysku. Nagar powstaje w wyniku termicznego rozkładu niedopalonych cząstek paliwa i oleju silnikowego.
Gdy na czubku rozpylacza zaczyna narastać twarda warstwa węglowa:
- Zatrucie otworków: Część mikroskopijnych otworów zostaje częściowo lub całkowicie zablokowana.
- Zniekształcenie strugi: Paliwo zamiast uderzać w komorę pod idealnym kątem w formie mgiełki, zaczyna „wystrzeliwać” w przypadkowych kierunkach jako grube krople.
- Efekt lania wtryskiwacza: Grube krople lejącego się paliwa nie nadążają się spalić. Spadają na tłok, zmywając film olejowy z gładzi cylindrowej i drastycznie podnosząc temperaturę denka tłoka, co – jak pisaliśmy w poprzednich artykułach – kończy się wypaleniem dziury w tłoku.
Podsumowanie: Serce regeneracji tkwi w końcówce
Podczas profesjonalnej regeneracji wtryskiwaczy Common Rail w autoryzowanym serwisie Bosch Diesel, ocena i wymiana rozpylacza to punkt absolutnie krytyczny. Nie da się przeprowadzić skutecznej naprawy bez montażu fabrycznie nowej, oryginalnej końcówki wtrysku. Każda próba czyszczenia skrajnie zakoksowanego gniazda czy iglicy „na chwilę” przywróci sprawność, ale pod obciążeniem problem szybko powróci.
Twój samochód lub maszyna zaczęły dymić na czarno, silnik pracuje twardo, a z rury wydechowej czuć zapach niespalonego oleju napędowego? To wyraźny sygnał, że rozpylacze w Twoich wtryskiwaczach straciły swoją fabryczną geometrię.
Nie ryzykuj uszkodzenia silnika. Zapraszamy do autoryzowanych serwisów sieci Bosch Diesel. Na specjalistycznych stołach probierczych zbadamy kształt strugi wtrysku oraz stopień rozpylenia paliwa. W ramach profesjonalnej regeneracji wymienimy zużyte końcówki na oryginalne komponenty Bosch, przywracając silnikowi fabryczną kulturę pracy i optymalne spalanie.
