Układ Common Rail zachwyca precyzją działania, ale dla wielu kierowców i operatorów maszyn pozostaje czarną skrzynką. Słyszymy o gigantycznych ciśnieniach i mikroskopijnych dawkach, ale jak to właściwie działa w praktyce? Aby zrozumieć, dlaczego drobna usterka jednego elementu może unieruchomić cały pojazd, warto prześledzić fascynującą podróż, jaką kropla oleju napędowego odbywa od momentu przekręcenia kluczyka w stacyjce.

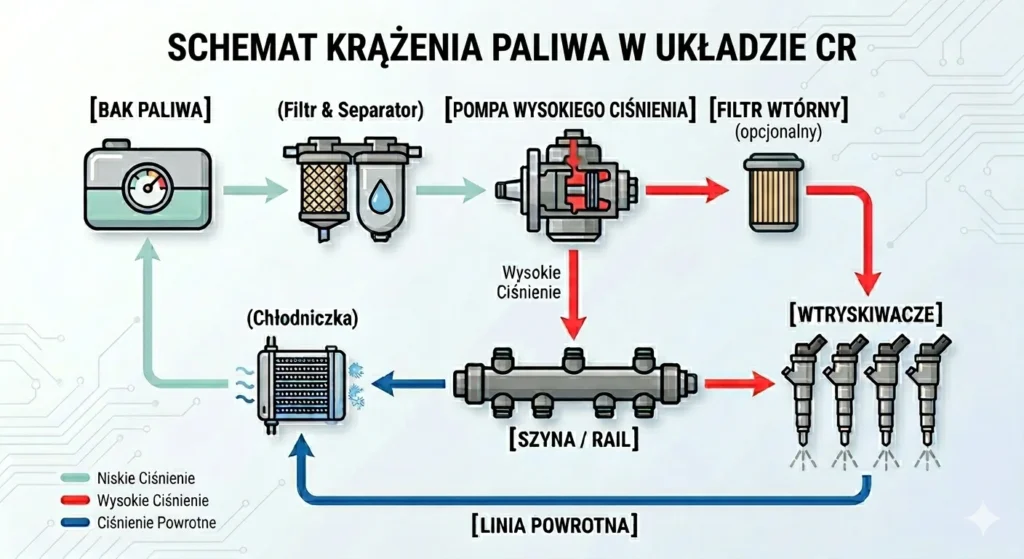

Cały ten proces dzieli się na trzy ściśle współpracujące etapy: obieg niskiego ciśnienia, obieg wysokiego ciśnienia oraz linię powrotną. Zapraszamy na pokład.
1. Obieg niskiego ciśnienia: Przygotowanie i filtracja
Zanim paliwo trafi do zaawansowanych technologicznie podzespołów, musi zostać bezpiecznie przetransportowane z baku i idealnie oczyszczone. Za to odpowiada sekcja niskiego ciśnienia, w której panuje zazwyczaj od 2 do 6 barów.
- Stacja początkowa – Pompa w baku (lub pompa zębata): Elektryczna pompa paliwa zlokalizowana w zbiorniku (lub mechaniczna pompa zębata przykręcona do pompy głównej) zasysa olej napędowy i tłoczy go w kierunku komory silnika.
- Pierwsza linia obrony – Separator wody: Woda to największy wróg aparatury wtryskowej – powoduje korozję i drastycznie pogarsza smarowanie. Separator (często zintegrowany z obudową filtra) zatrzymuje cząsteczki wody dzięki różnicy gęstości płynów.
- Chirurgiczna czystość – Filtr paliwa: Nowoczesne filtry diesla to zaawansowane technologicznie wkłady, które potrafią zatrzymać zanieczyszczenia o wielkości zaledwie 2-5 mikronów. To tutaj kończy się bezpieczny etap podróży paliwa.
2. Obieg wysokiego ciśnienia: Piekielne sprężanie i gotowość do strzału
Oczyszczone paliwo trafia w obszar, gdzie prawa fizyki są testowane do granic możliwości. To tutaj tworzy się potęga nowoczesnego diesla.

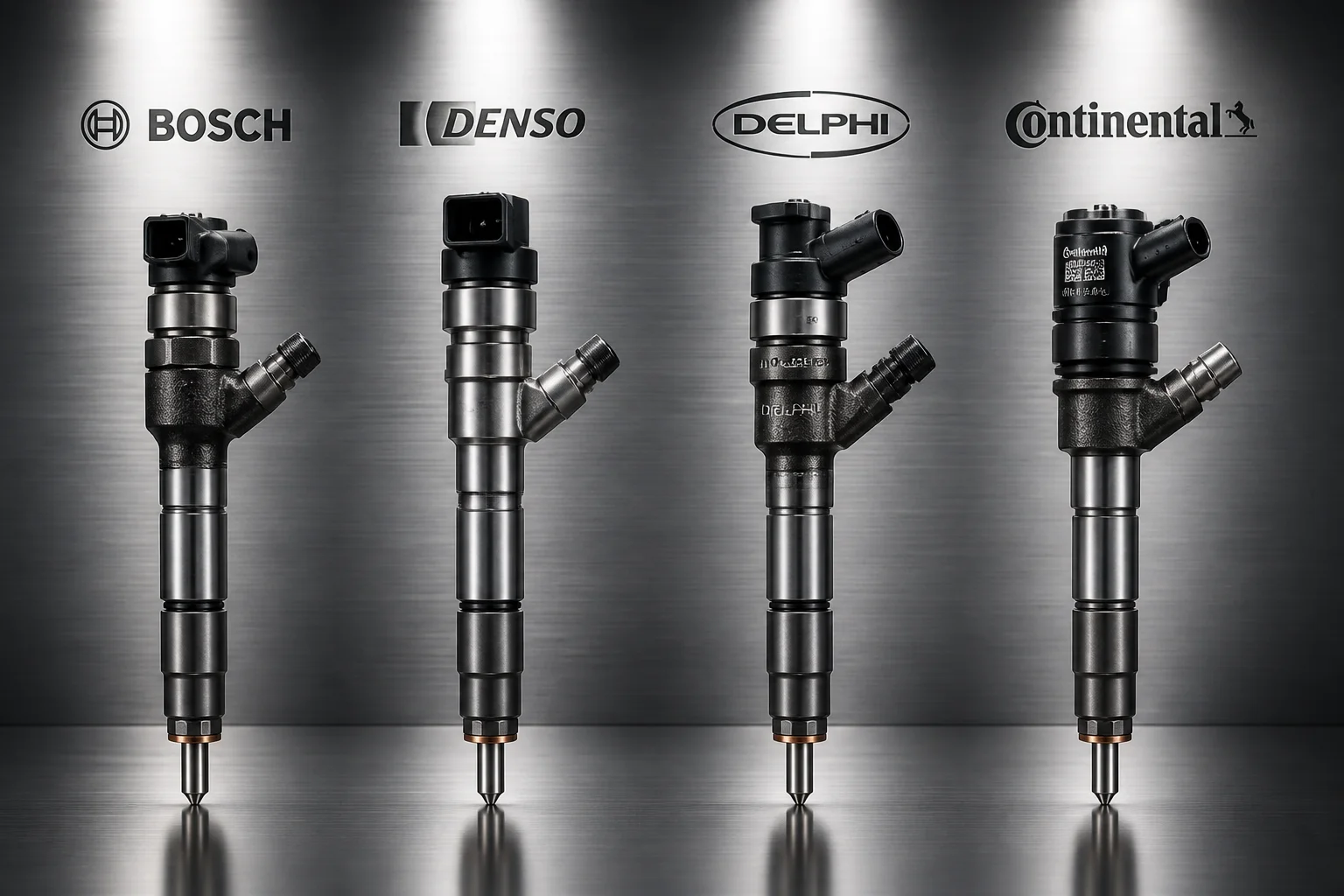

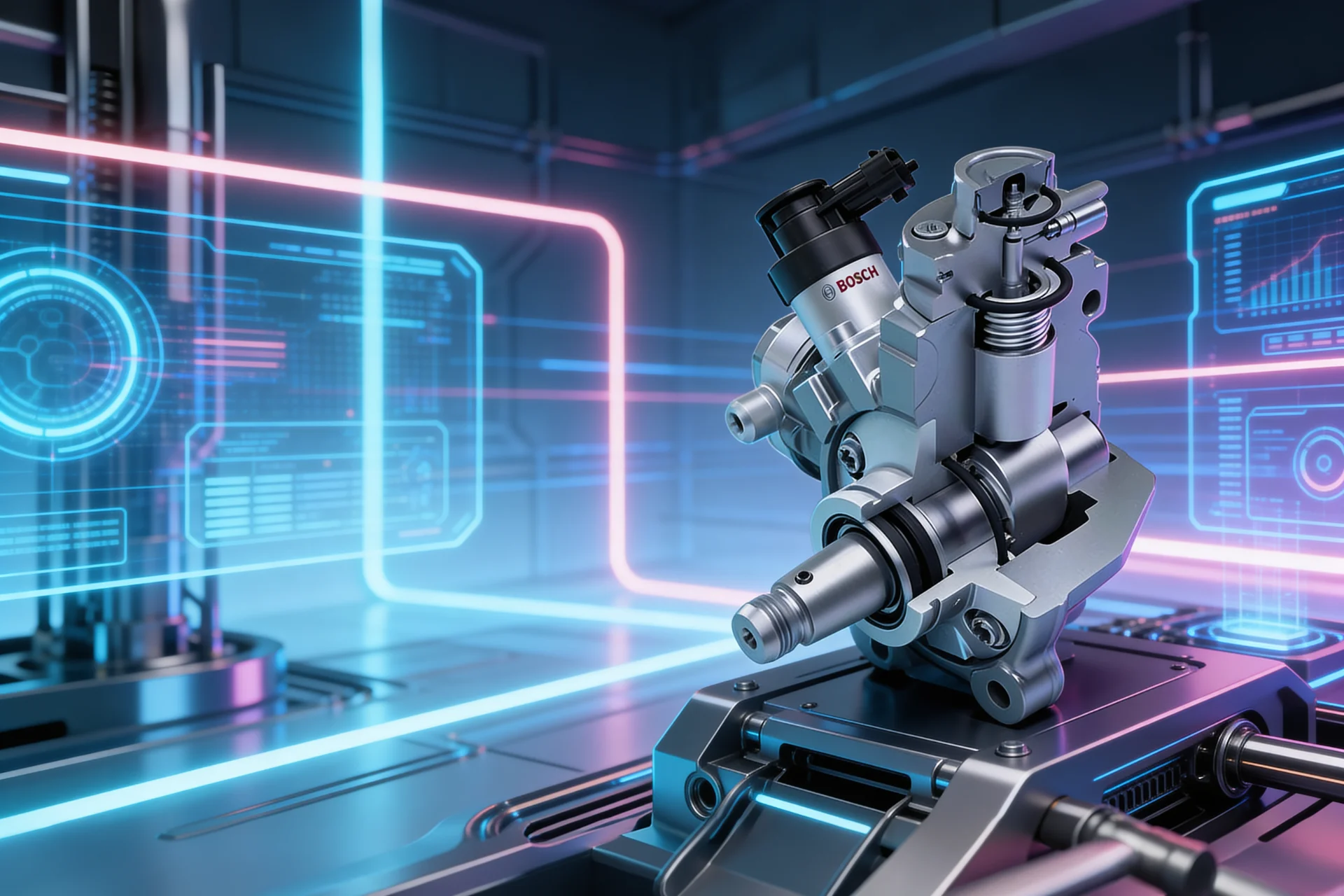

- Serce układu – Pompa wysokiego ciśnienia (np. Bosch CP3 lub CP4): Paliwo trafia do sekcji tłoczących pompy. Napędzana z rozrządu pompa drastycznie zmniejsza objętość nadchodzącego paliwa, generując ciśnienie sięgające od 250 barów (na biegu jałowym) do astronomicznych 2000 – 2500 barów pod pełnym obciążeniem.
- Magazyn energii – Szyna Common Rail (Rail): Sprężone paliwo nie trafia od razu do cylindrów. Pompa tłoczy je do wspólnej, grubościennej szyny rozdzielczej (stąd nazwa układu: Common Rail – wspólna szyna). Szyna działa jak gigantyczny akumulator ciśnienia – tłumi pulsacje paliwa i dba o to, aby przed każdym wtryskiwaczem zawsze panowało identyczne, stabilne ciśnienie.
- Finał – Wtryskiwacz i komora spalania: Na sygnał ze sterownika silnika (ECU), wtryskiwacz otwiera wewnętrzny zaworek. Paliwo z szyny uderza w rozpylacz i przez mikroskopijne otworki zostaje wstrzyknięte wprost do cylindra. Zamienia się w idealną mgiełkę, która miesza się z rozgrzanym powietrzem i ulega samoczynnemu zapłonowi.
3. Linia powrotna: Ukryty obieg o kluczowym znaczeniu
Podróż paliwa nie zawsze kończy się wybuchem w cylindrze. Bardzo ważna, a często ignorowana część oleju napędowego rusza w drogę powrotną do baku. Dlaczego tak się dzieje?
Wtryskiwacze Common Rail potrzebują paliwa nie tylko do spalania, ale również do smarowania i chłodzenia swoich wewnętrznych, ruchomych elementów. Pompa wysokiego ciśnienia także tłoczy więcej paliwa, niż silnik jest w stanie zużyć, aby utrzymać stabilne parametry.
- Skąd ten powrót? Nadmiar paliwa z pompy, szyny (upuszczony przez zawór bezpieczeństwa) oraz paliwo, które przesmarowało wnętrza wtryskiwaczy, trafia do tzw. linii przelewowej.
- Dlaczego paliwo jest gorące? Sprężanie cieczy do wartości 2000 barów generuje potężną energię termiczną. Paliwo wracające z wtryskiwaczy i pompy potrafi mieć temperaturę przekraczającą 90 – 120 stopni C.
- Rola chłodniczki paliwa: Gdyby tak gorące paliwo trafiło bezpośrednio do plastikowego baku, mogłoby doprowadzić do jego uszkodzenia, a przede wszystkim – drastycznie obniżyłoby sprawność i smarność paliwa przy kolejnym cyklu. Dlatego na przewodzie powrotnym (często pod podłogą pojazdu) montuje się specjalną chłodniczkę paliwa (radiator), która obniża temperaturę oleju napędowego przed powrotem do zbiornika.
Podsumowanie
Droga paliwa w układzie Common Rail to zamknięty, nieustanny cykl, w którym nie ma miejsca na kompromisy. Jeśli filtr przepuści zanieczyszczenie, uszkodzi ono pompę. Jeśli pompa zacznie opiłkować, zniszczy wtryskiwacze. Z kolei niesprawna linia powrotna lub zapchany filtr mogą doprowadzić do przegrzania paliwa i spadku mocy silnika.
