Współczesna aparatura wtryskowa to dziedzina naszpikowana skrótami i techniczną nomenklaturą, która dla przeciętnego użytkownika samochodu, traktora czy koparki może brzmieć jak obcy język. Zrozumienie różnicy między wtryskiwaczem CRI a CRIN lub dowiedzenie się, dlaczego kod IMA jest „paszportem” wtryskiwacza, pozwala lepiej zrozumieć proces diagnostyki i naprawy.
Poniżej przedstawiamy rozbudowany słownik najważniejszych pojęć dotyczących systemów diesla.

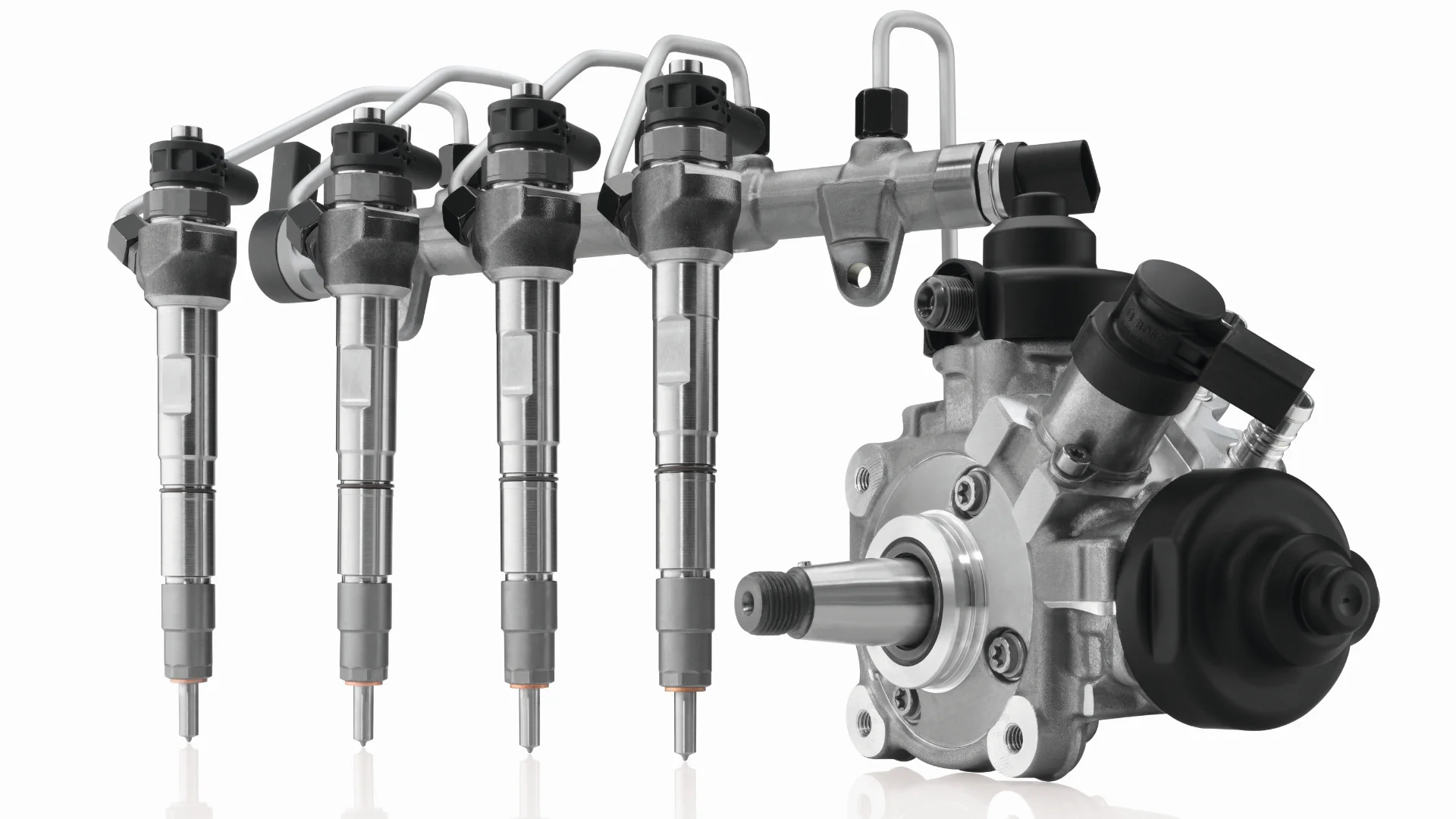

1. Klasyfikacja wtryskiwaczy (Rodziny produktów)
CRI (Common Rail Injector)
Podstawowe oznaczenie wtryskiwaczy firmy Bosch przeznaczonych do samochodów osobowych i lekkich dostawczych. Są one mniejsze gabarytowo i zaprojektowane pod kątem dynamiki jazdy oraz restrykcyjnych norm hałasu.
CRIN (Common Rail Injector Nutzfahrzeuge)
Wtryskiwacze dedykowane do pojazdów użytkowych (ciężarowych), maszyn rolniczych (AGRI) i budowlanych. Litera „N” pochodzi od niemieckiego słowa Nutzfahrzeuge. Wtryskiwacze te są znacznie masywniejsze, odporne na długotrwałe, maksymalne obciążenia i zaprojektowane tak, aby wytrzymywać setki tysięcy kilometrów lub tysiące motogodzin w trudnych warunkach.
Piezo (Wtryskiwacz Piezoelektryczny)
Wtryskiwacz nowszej generacji, w którym cewkę elektromagnetyczną zastąpiono stosem kryształów piezoelektrycznych. Reaguje on na prąd znacznie szybciej niż elektromagnes, co pozwala na precyzyjniejsze dzielenie dawki paliwa.
Uwaga: W przypadku uszkodzenia stosu i braku usterek mechanicznych wtryskiwacze piezoelektryczne są praktycznie nienaprawialne (wymagają wymiany na nowe). Przy czym w niektórych serwisach sieci Bosch Diesel dostępna jest technologia rewitalizacji stosu piezo, która może takie wtryskiwacze naprawić.
2. Kalibracja i Programowanie
Kod IMA / ISA (Injection Moment Adaptation)
Unikalny kod (alfanumeryczny), który znajduje się na głowicy wtryskiwacza. Żaden proces produkcji nie jest idealny – każdy wtryskiwacz ma minimalne różnice w wydajności. Kod IMA „mówi” sterownikowi silnika (ECU), o ile mikro-dawek dany wtryskiwacz podaje więcej lub mniej paliwa względem ideału.
Dlaczego to ważne? Po zamontowaniu zregenerowanych wtryskiwaczy należy wpisać nowe kody IMA do komputera pojazdu. Bez tego silnik może pracować nierówno, dymić lub spalać więcej paliwa
Kody C2i / C3i / QR
Odpowiedniki kodu IMA u innych producentów:
- C2i / C3i: Standard kodowania dla wtryskiwaczy Delphi.
- Kod QR: Standard stosowany przez markę Denso.

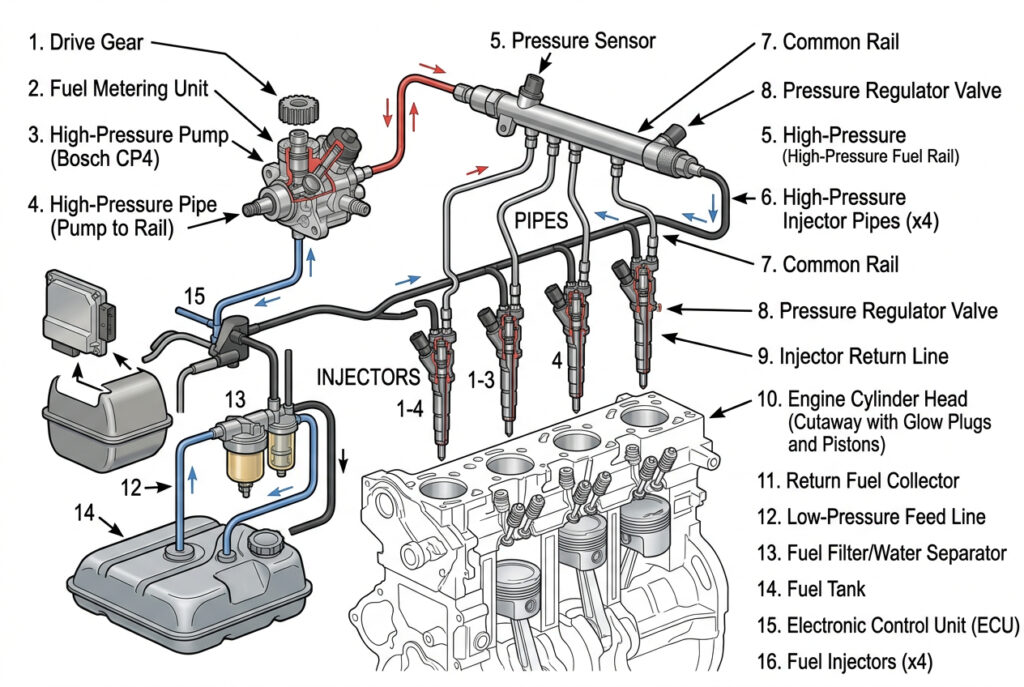

3. Komponenty Pompy Wysokiego Ciśnienia
CP (High Pressure Pump)
Skrót od Common Rail Pump. Bosch stosuje oznaczenia cyfrowe, które definiują konstrukcję i generację pompy:
- CP1: Pierwsza generacja pompy z trzema sekcjami tłoczącymi.
- CP3: Bardzo wytrzymała pompa stosowana w ciężarówkach i dużych dieslach (smarowana paliwem).
- CP4: Nowoczesna, lekka pompa (jedno- lub dwutłoczkowa). Bardzo wydajna, ale niezwykle wrażliwa na jakość paliwa i zapowietrzenie.
ZME / MPROP / VCV (Zawór Dozujący)
Zawór montowany na pompie wysokiego ciśnienia. Reguluje on ilość paliwa, która trafia do sekcji tłoczących. Zamiast sprężać całe paliwo i upuszczać nadmiar, pompa dzięki temu zaworowi spręża tylko tyle, ile w danej chwili potrzebuje silnik. Oszczędza to energię i paliwo.
PCV (Pressure Control Valve)
Zawór regulacji ciśnienia znajdujący się zazwyczaj na szynie paliwowej (Rail). Jego zadaniem jest utrzymywanie stabilnego ciśnienia w układzie i upuszczanie nadmiaru paliwa z powrotem do baku.
4. Parametry Pracy i Diagnostyki
Ciśnienie na szynie (Rail Pressure)
Parametr kluczowy dla mocy i czystości spalin. W nowoczesnych systemach ciśnienie to wynosi od ok. 250 barów na biegu jałowym do ponad 2500 barów przy pełnym obciążeniu.
Przelew (Back-leak)
Ilość paliwa, która nie została wtryśnięta do silnika, lecz wróciła przewodem powrotnym.
- Zbyt duży przelew świadczy o zużyciu wewnętrznym wtryskiwacza (nieszczelny zaworek sterujący). To najczęstsza przyczyna problemów z odpalaniem auta („kręcenie” rozrusznikiem).
Korekty wtryskiwaczy
Wartości widoczne podczas diagnostyki komputerowej. Pokazują one, jak bardzo sterownik silnika musi „pomagać” danemu cylindrowi, aby wyrównać obroty wału korbowego. Duże korekty (na plus lub minus) to pierwszy sygnał, że wtryskiwacz wymaga sprawdzenia na stole probierczym.
5. Anatomia Wtryskiwacza
Rozpylacz (Końcówka wtrysku / Nozzle)
Element wkręcony w komorę spalania. Posiada mikroskopijne otwory (wycinane laserowo), przez które paliwo jest wtryskiwane pod ogromnym ciśnieniem. To element najbardziej narażony na nagar i wysokie temperatury.
Zaworek sterujący (Valve Set)
Serce wtryskiwacza elektromagnetycznego. Otwiera i zamyka przepływ paliwa do rozpylacza. Wykonany z niezwykle twardych stopów metali, jest najbardziej czuły na zanieczyszczenia (opiłki, piasek) zawarte w paliwie.
Prowadnica iglicy
Precyzyjny element, w którym porusza się iglica rozpylacza. Tolerancje spasowania są tu liczone w mikronach, dlatego nawet najmniejsza rysa może spowodować zawieszenie się wtryskiwacza (tzw. „lanie”).
Podsumowanie
Znajomość powyższych pojęć to pierwszy krok do świadomej eksploatacji nowoczesnego diesla. W autoryzowanych serwisach sieci Bosch Diesel posługujemy się tą terminologią na co dzień, korzystając z profesjonalnych urządzeń diagnostycznych, które pozwalają na precyzyjne zmierzenie każdego z tych parametrów.
Jeśli Twój mechanik wspomina o „wysokich korektach”, „nieszczelnym przelewie” lub „konieczności kodowania IMA” – wiesz już, że mowa o kluczowych procesach, które decydują o życiu i sprawności Twojego silnika.
